L’inversor solar, la peça clau de la instal·lació fotovoltaica industrial
Avui parlem sobre un element que és el cor de la instal·lació fotovoltaica industrial, l’inversor solar. En aquest article resumim algunes de les preguntes que ens plantegen els clients quan realitzem una instal·lació fotovoltaica industrial.
¿Què és un inversor solar?
L’inversor solar és un dispositiu essencial en una instal·lació fotovoltaica industrial. La seva funció és transformar el corrent continu generat pels panells solars en corrent altern, la forma d’electricitat utilitzada en la majoria dels sistemes elèctrics.

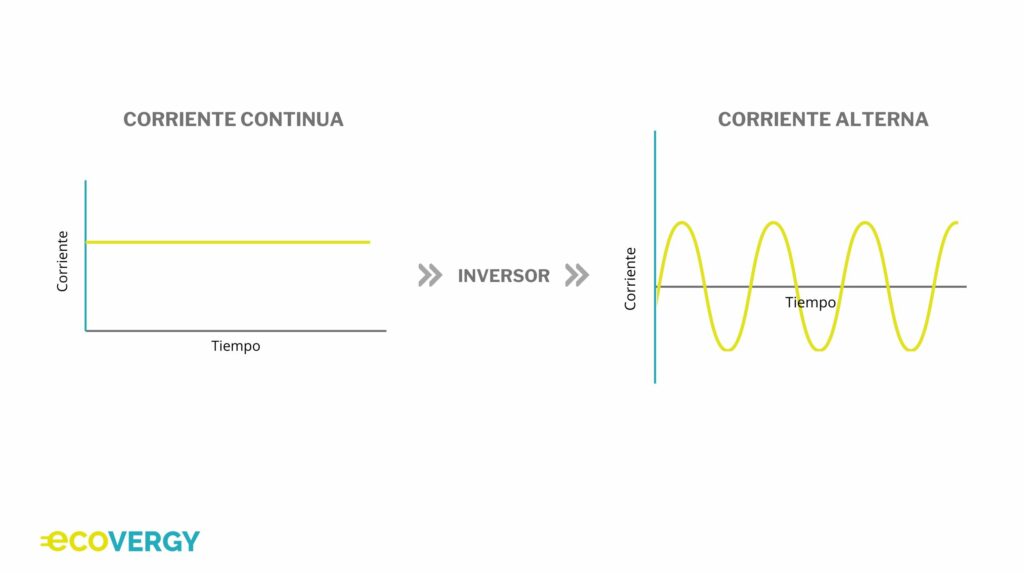

Esquemàticament, i de forma molt senzilla, podem visualitzar-ho així:
Pots llegir més sobre com funciona una instal·lació fotovoltaica industrial en aquest LINK
¿Quina potencia ha de tenir un inversor solar?
La potència de l’inversor solar depèn de la potència màxima dels panells solars.
S’aconsella triar un inversor la capacitat nominal del qual sigui lleugerament inferior que la potència màxima esperada dels panells per a assegurar una eficiència òptima. Es recomana un 10-20% més de potència que la potència pico (kWp) dels panells per a cobrir pics de demanda.
Una enginyeria fotovoltaica especialitzada com Ecovergy realitza tots els càlculs i té en compte totes les variables per a evitar problemes de subdimensionament o sobredimensionament, els quals podrien impactar negativament en el rendiment i la durabilitat del sistema.
¿Quants panells solars es poden conectar a un inversor?
La quantitat de panells solars que es poden connectar a un inversor solar depèn de diversos factors, com la capacitat de l’inversor i les característiques elèctriques dels panells.
Cal revisar les especificacions del fabricant per a calcular el nombre màxim de panells que es poden connectar de manera segura. També és important considerar la capacitat màxima de corrent i el voltatge màxim d’entrada permès per l’inversor per a evitar sobrecàrregues i danys al sistema.
¿Hi ha diferents tipus d’inversors inversors solars?
En primer lloc, hem de saber si la nostra instal·lació elèctrica és monofàsica o trifàsica. Si comptem amb una connexió a xarxa trobem:
Inversors monofàsics: s’utilitzen en instal·lacions amb una sola fase, que és el més comuna en llars i petits negocis. Tenen una potència màxima de fins a 10 kW.
Inversors trifàsics: És el més comú entre empreses i indústries. S’utilitzen per a alimentar equips que requereixen CA trifàsica, com a motors elèctrics industrials.
Un altre tipus, que serveix tant per a instal·lacions amb connexió a xarxa o instal·lacions aïllades, són els inversors híbrids (inversors autònoms) que combinen la capacitat de gestionar l’energia solar amb la capacitat d’emmagatzemar-la en bateries.
Un altre tipus d’inversors que existeixen són els microinversors, en aquest cas en lloc de connectar tots els panells solars a un inversor s’instal·len microinversors en cada panell individual. El microinversor fa que cada panell fotovoltaic treballi al punt de màxima potència.
Finalment, trobem els optimizadors de potència, que no són inversors per si mateixos, però s’utilitzen en conjunt amb inversors convencionals. S’instal·len en cada panell solar per a optimitzar el rendiment individual de cadascun, permetent que funcionin de manera independent i maximitzant la producció d’energia, especialment en condicions d’ombreig parcial, on cada panell pot ajustar-se òptimament per a generar la major quantitat d’energia possible. Pots llegir més sobre els optimizadors de potència en aquest LINK.
¿A on es col.loca l’inversor en una instal·lació industrial?
Sempre que sigui possible l’inversor se situa prop dels panells solars per a reduir les pèrdues d’energia en el cablejat. És preferible col·locar-ho en una àrea protegida del sol i, si l’activitat de l’empresa genera molta brutícia, en un lloc menys exposat per a evitar que la pols pugui afectar el seu funcionament.
¿És obligatori instal·lar el quadre de proteccions de corrent continua?
És quelcom que sempre fem a les instal.lacions d’Ecovergy independentment que sigui obligatori o no. L’inversor ja disposa de proteccions incorporades en el mateix aparell, aquesta mesura addicional afegeix una capa extra de seguretat per a prevenir danys en l’equip. És preferible haver de canviar una protecció que l’inversor complet.
¿Quant gasta un inversor?
El consum d’un inversor varia segons la seva capacitat i eficiència, però en general, és baix en comparació amb l’energia que genera i converteix. El consum dels quals instal·lem normalment en Ecovergy en stand by és de 20 w/h.
¿Fa soroll un inversor?
El nivell de soroll produït pels inversors fotovoltaics varia segons la marca i la qualitat de l’equip. És comú notar un augment en el soroll durant les hores de sol, ja que és quan els ventiladors estan en ple funcionament.
El soroll és un senyal positiu, ja que indica que la instal·lació està treballant, generant energia de manera efectiva.
¿Quants anys dura un inversor Solar?
La vida útil d’un inversor solar generalment oscil·la entre 10 i 20 anys, depenent de factors com la qualitat del dispositiu, el manteniment i les condicions ambientals.
En Ecovergy els inversors que estem muntant ofereixen una garantia de 10 anys.
¿S’ha de fer algún manteniment al inversor fotovoltaic?
Si, és recomanable realitzar un manteniment regular en l’inversor. Es recomana netejar la pols mensualment. Amb un aspirador o amb aire comprimit (de dins cap a fora) sempre que la instal·lació ho permeti.
A més, s’aconsella revisar el funcionament dels ventiladors dues vegades a l’any. L’inversor disposa d’una funció test que ens ajuda a comprovar si els ventiladors estan funcionant correctament i no presenten fallades.
Si decideixes contractar el servei de manteniment de la instal·lació fotovoltaica industrial amb *Ecovergy, durem a terme la revisió necessària per a garantir que el teu equip funcioni en perfectes condicions durant molt de temps.
¿Com es conecta l’inversor al quadre elèctric?
Resumirem els passos per a connectar un inversor *solara al quadre elèctric que es realitzen en una instal·lació fotovoltaica industrial
- Primer es munta l’inversor en un lloc adequat i segur prop del quadre elèctric.
- Es connecten els cables de corrent continu (CC) provinents dels panells solars al costat d’entrada de l’inversor.
- Es connecta la connexió dels cables de corrent altern (CA) des del costat de sortida de l’inversor al quadre elèctric mitjançant un magnetotèrmic i un diferencial.
- Es connecta un mesurador d’energia anomenat SmartMeter (al quadre elèctric i a l’inversor), al costat d’ell s’instal·len pinces toroidals que serveixen per a mesurar correctament el flux elèctric que consumim en cada fase de la nostra instal·lació elèctrica.
- El SmartMeter ens permet tenir monitorada la instal·lació a través de l’ordinador i el mòbil i ens dona informació molt útil sobre el rendiment d’aquesta.
- S’instal·len dispositius de protecció i es duen a terme proves de seguretat i funcionament per a assegurar que el sistema estigui correctament instal·lat i operatiu.
- Finalment es connecta a la xarxa elèctrica.
És una instal·lació complexa pel que ha de realitzar-se per professionals qualificats i segons la normativa establerta.
Aquí us vam mostrar un exemple de connexió amb SmartMeter.
¿Hi ha pèrdues d’energia?
Els inversors fotovoltaics de connexió a xarxa avui dia són cada vegada de millor qualitat i els rendiments oscil·len del 92% al 98%. A Ecovergy treballem amb marques de primera qualitat que ens ofereixen un rendiment del 98,7%
¿Què és el clipping del inversor solar?
El “clipping” o “retallada” en un inversor solar ocorre quan la potència generada pels panells solars supera la capacitat màxima de sortida de l’inversor. Pot passar quan es dona una producció molt alta d’energia solar.
Quan l’inversor està operant en la seva capacitat màxima i la producció d’energia solar continua augmentant, l’inversor no pot processar tota l’energia generada i es produeix la retallada. En aquest cas, l’energia addicional generada pels panells solars es malgasta i no es converteix en electricitat utilitzable.
El clipping pot afectar l’eficiència del sistema solar i reduir la quantitat d’energia que es pot aprofitar. Per a evitar el clipping, és important dimensionar correctament el sistema solar, triant un inversor amb la capacitat adequada per a manejar la potència màxima generada pels panells solars.
¿Quan costa un inversor solar?
El cost d’un inversor solar varia segons la seva capacitat i característiques. En general, els inversors de major capacitat i amb funcions avançades poden tenir un preu més alt. És important considerar el cost com una inversió a llarg termini, donada la seva contribució a l’eficiència i rendibilitat de la instal·lació industrial.
En Ecovergy treballem amb les millors marques, realitzem l’estudi complet i ens encarreguem de tot el procés de principi a fi. Deixa la planificació, instal·lació i tots els tràmits de la teva instal·lació fotovoltaica en mans de la nostra enginyeria especialitzada. Contacta amb nosaltres
Ara ja saps una mica més sobre què és un inversor i com funciona. Tens alguna pregunta més que no s’ha contestat en el nostre article? Indica’ns-la en els comentaris i la respondrem al més aviat possible.
